Máy giám sát khí cho khu vực Honeywell BW RigRat: LEL, CO2, VOC, CO, H2S, SO2, O2, NO, NO2, HCN, NH3, Cl2

114,224,800

Cho phép đặt hàng trước

Mã: BW-HRR-A100009ABK-000 Danh mục: , , Từ khóa:
BW Technologies Logo

Mô tả

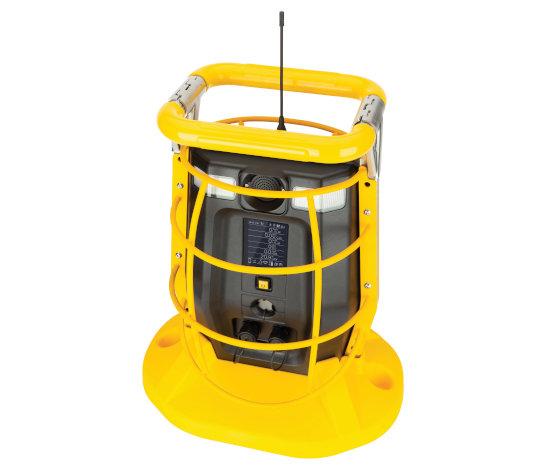

Honeywell BW™ RigRat, Giám sát khu vực đa khí di động: LEL, CO2, VOC, CO, H2S, SO2, O2, NO, NO2, HCN, NH3, Cl2.

Honeywell BW™ RigRat rất dễ sử dụng nên người lao động có thể yên tâm vận hành nó, tin tưởng rằng nó sẽ cảnh báo họ về các mối đe dọa khí gas ở gần họ — trong nhà và ngoài trời, ở nhiệt độ từ -40 đến +140°F (-40 đến +60° C). Honeywell BW™ RigRat mang lại:

  • Lên đến 8 tuần thời gian chạy trên một lần sạc. Thời gian chạy lâu hơn bất kỳ thiết bị nào cùng loại.
  • Lên đến sáu khe cắm cho cảm biến khí có thể hoán đổi cho nhau. Lựa chọn cảm biến hạt điện hóa, PID, hồng ngoại và hạt xúc tác (đo phần trăm LEL và phần trăm theo thể tích).
  • Tích hợp cảm biến tiếng ồn và cảm biến dữ liệu đo lường.
  • Cấu hình nâng cao với đầu vào và đầu ra có thể lập trình.
  • Phê duyệt cho khu vực nguy cơ cháy nổ. Được chứng nhận cho ATEX/IECEx Zone 0 và CSA C1D1.
  • BW™ RigRat tiêu chuẩn bao gồm:
    • BW™ RigRat
    • AC adapter
    • LCD Cover
    • Diffusion calibration cap assembly*
    • Pump calibration tube assembly*
    • External Filter (Pumped version only)
    • QuickStart Guide
    • Antenna 868-928MHz, RP-N**
    • Antenna 2.4GHz, RP-N**
  1. Note: * Phụ thuộc vào Model tích hợp bơm hay khuếch tán.
  2.         ** Phụ thuộc vào modem không dây (nếu được cài đặt).

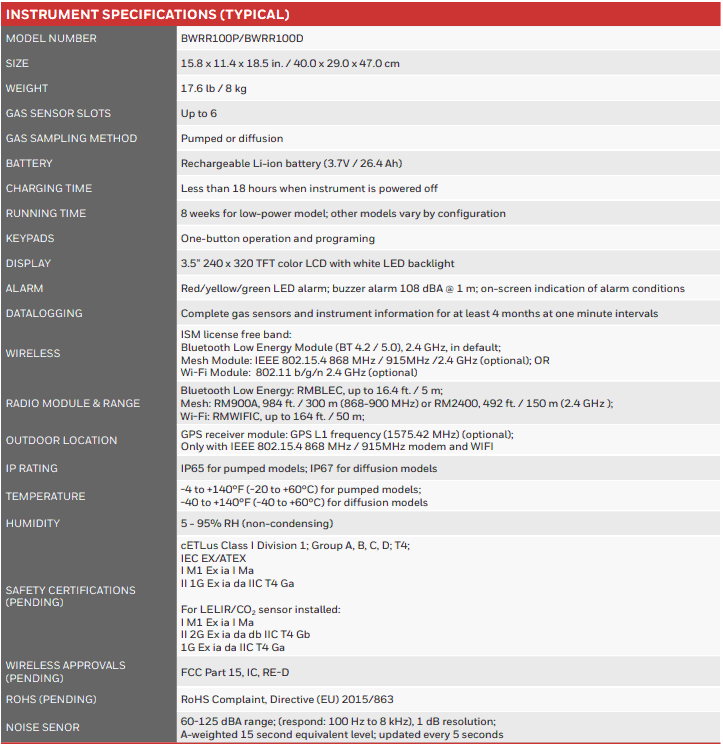

THÔNG SỐ KỸ THUẬT HONEYWELL BW™ RIGRAT

HONEYWELL BW™ RIGRAT TECHNICAL SPECIFICATIONS
HONEYWELL BW™ RIGRAT TECHNICAL SPECIFICATIONS

Cấu hình cảm biến cho Honeywell BW™ RigRat, phiên bản Diffusion – đo khuếch tán

Description Order Number
Without PID, Dynament NDIR, or LEL sensor, Wi-fi or NB-IoT BWRR100 D00
Without PID, Dynament NDIR, or LEL sensor, Wi-fi BWRR100 D01
Without PID, Dynament NDIR, or LEL sensor, NB-IoT BWRR100 D02
Without PID, Dynament NDIR, or LEL sensor, Wi-fi and NB-IoT BWRR100 D03
Without PID, Wi-fi or NB-IoT BWRR100 D10
Without PID, Wi-fi BWRR100 D11
Without PID,  NB-IoT BWRR100 D12
Without PID, Wi-fi and NB-IoT BWRR100 D13
Dynament NDIR,Wi-fi or NB-IoT BWRR100 D00
Dynament NDIR, Wi-fi BWRR100 D01
Dynament NDIR, or LEL sensor, NB-IoT BWRR100 D02
Dynament NDIR, or LEL sensor, Wi-fi and NB-IoT BWRR100 D03
LEL,Wi-fi or NB-IoT BWRR100 D30
LEL, Wi-fi BWRR100 D31
LEL, NB-IoT BWRR100 D32
LEL, Wi-fi and NB-IoT BWRR100 D33
PID and Dynament NDIR,Wi-fi or NB-IoT BWRR100 D40
PID and Dynament NDIR, Wi-fi BWRR100 D41
PID and Dynament NDIR, NB-IoT BWRR100 D42
PID and Dynament NDIR, Wi-fi and NB-IoT BWRR100 D43
Dynament NDIR and LEL,Wi-fi or NB-IoT BWRR100 D50
Dynament NDIR and LEL, Wi-fi BWRR100 D51
Dynament NDIR and LEL, NB-IoT BWRR100 D52
Dynament NDIR and LEL, Wi-fi and NB-IoT BWRR100 D53
LEL and PID,Wi-fi or NB-IoT BWRR100 D60
LEL and PIDL, Wi-fi BWRR100 D61
LEL and PID, NB-IoT BWRR100 D62
LEL and PID, Wi-fi and NB-IoT BWRR100 D63
PID, Dynament NDIR and LEL,Wi-fi or NB-IoT BWRR100 D70
PID, Dynament NDIR and LEL, Wi-fi BWRR100 D71
PID, Dynament NDIR and LEL, NB-IoT BWRR100 D72
PID, Dynament NDIR and LEL, Wi-fi and NB-IoT BWRR100 D73

Cấu hình cảm biến cho phiên bản Honeywell BW™ RigRat tích hợp bơm hút

Description Order Number
Without PID, Dynament NDIR, or LEL sensor, Wi-fi or NB-IoT BWRR100 P00
Without PID, Dynament NDIR, or LEL sensor, Wi-fi BWRR100 P01
Without PID, Dynament NDIR, or LEL sensor, NB-IoT BWRR100 P02
Without PID, Dynament NDIR, or LEL sensor, Wi-fi and NB-IoT BWRR100 P03
Without PID, Wi-fi or NB-IoT BWRR100 P10
Without PID, Wi-fi BWRR100 P11
Without PID,  NB-IoT BWRR100 P12
Without PID, Wi-fi and NB-IoT BWRR100 P13
Dynament NDIR,Wi-fi or NB-IoT BWRR100 P20
Dynament NDIR, Wi-fi BWRR100 P21
Dynament NDIR, or LEL sensor, NB-IoT BWRR100 P22
Dynament NDIR, or LEL sensor, Wi-fi and NB-IoT BWRR100 P23
LEL,Wi-fi or NB-IoT BWRR100 P30
LEL, Wi-fi BWRR100 P31
LEL, NB-IoT BWRR100 P32
LEL, Wi-fi and NB-IoT BWRR100 P33
PID and Dynament NDIR,Wi-fi or NB-IoT BWRR100 P40
PID and Dynament NDIR, Wi-fi BWRR100 P41
PID and Dynament NDIR, NB-IoT BWRR100 P42
PID and Dynament NDIR, Wi-fi and NB-IoT BWRR100 P43
Dynament NDIR and LEL,Wi-fi or NB-IoT BWRR100 P50
Dynament NDIR and LEL, Wi-fi BWRR100 P51
Dynament NDIR and LEL, NB-IoT BWRR100 P52
Dynament NDIR and LEL, Wi-fi and NB-IoT BWRR100 P53
LEL and PID,Wi-fi or NB-IoT BWRR100 P60
LEL and PIDL, Wi-fi BWRR100 P61
LEL and PID, NB-IoT BWRR100 P62
LEL and PID, Wi-fi and NB-IoT BWRR100 P63
PID, Dynament NDIR and LEL,Wi-fi or NB-IoT BWRR100 D70
PID, Dynament NDIR and LEL, Wi-fi BWRR100 D71
PID, Dynament NDIR and LEL, NB-IoT BWRR100 D72
PID, Dynament NDIR and LEL, Wi-fi and NB-IoT BWRR100 D73

Cảm biến thay thế cho Honeywell BW™ RigRat

Description Order Number
Sensor Module (Analog) LEL 4R+ C03-0801-000
Ex NDIR (0-100% VOL) SIL l C03-0990-000
Ex NDIR (0-100% LEL) SIL l C03-0990-100
CO₂ NDIR (up to 50,000 ppm) C03-0991-000
Ex NDIR (0-100% VOL) LP C03-0992-000
Ex NDIR (0-100% LEL) LP C03-0992-100

Phụ kiện thay thế cho Honeywell BW™ RigRat

Description Order Number
Dust Cap I/O Connector 400-4083-000
Connector Plug MALE 3POS Solder 400-4105-003
Connector Plug MALE 10POS Solder 400-4105-010
Connector Plug MALE 14POS Solder 400-4105-014
BW RigRat Antenna 868-928MHz, RP-N 550-7056-000
BW RigRat Antenna 2.4GHz, RP-N 550-7057-000
Stand for Alarm bar F08-2119-000
Sensor Under Foam BW RigRat M01-2029-000
Waterproof Membrane M01-2067-000
Rubber-Gas IN and OUT BW RigRat W03-2009-000
Rain Cover W03-2038-000
Noise Sensor Foam for BW RigRat W03-2084-000
HANDLE,RIGRAT W03-2111-000
LCD Protection Cover W03-2129-000
Noise Sensor Cover for BW RigRat W03-2140-000
Gas Inlet Connector (pump version only) W03-3006-000
Gas Cover Assembly (BW RigRat Diffusion) W03-3015-000
Pump calibration tube Assembly W03-3020-000
BASE ASSY W03-3037-000
Metal cage kit for BW RigRat W03-3042-000
Quick start guide (QSG) BW RigRat W03-4002-000

Cách thay Filter cho Honeywell BW™ RigRat, Phiên bản bơm hút

  1. Tắt BW RigRat.
  2. Nới lỏng hai vít Philips đang giữ chặt bộ lọc.
  3. Nhấc bộ lọc ra khỏi khu vực lắp ghép của nó
  4. Vứt bỏ bộ lọc cũ đúng cách.
  5. Nhấn một bộ lọc mới vào vị trí.
  6. Lắp lại và siết chặt hai vít Philips. Đừng quá chặt.

Cách thay Filter cho Honeywell BW™ RigRat, Phiên bản đo khuếch tán

Nếu các bộ lọc trên các cảm biến bị bẩn, hãy thay thế chúng. Các bộ lọc bên ngoài được đặt bên trong bảng điều khiển ở phía sau của BW RigRat:

  1. Tắt BW RigRat.
  2. Tháo tấm chắn mưa (nếu đã lắp)
  3. Tháo bốn vít đang giữ Nắp cảm biến tại chỗ.
  4. Cẩn thận tháo các vòng chữ O ở từng vị trí cảm biến trên tấm.
  5. Tháo các bộ lọc hiện tại
  6. Đặt các bộ lọc mới (P/N: M01-2067-000) vào từng vị trí trong số sáu vị trí.
  7. Đặt các vòng chữ O trở lại vị trí ban đầu của chúng
  8. Đặt đĩa trở lại vị trí cũ.
  9. Siết chặt bốn vít.
  10. Thay tấm chắn mưa (nếu cần).

Cách thay thế cảm biến cho Honeywell BW™ RigRat

Replace sensor for Honeywell BW Rigrat
Replace sensor for Honeywell BW Rigrat
  1. Nhẹ nhàng nhấc mô-đun cảm biến mong muốn ra bằng ngón tay của bạn. Nếu nó được lắp rất chặt vào ổ cắm, đừng kéo mạnh nó. Nhẹ nhàng lắc qua lắc lại trong khi nâng.
  2. Lắp đặt cảm biến thay thế. Nó chỉ có thể đi vào khe của nó theo một cách. Đầu nối bên trong thiết bị và hướng dẫn lập chỉ mục là những chỉ báo trực quan tốt về cách đặt cảm biến vào vị trí. Đảm bảo các phím chỉ mục được căn chỉnh và ấn cảm biến vào vị trí để đảm bảo cảm biến được đặt chắc chắn.
  3. Đậy nắp và siết chặt bốn vít

Cảnh báo: Điều cực kỳ quan trọng là các cảm biến được lắp đặt đúng hướng. Khi lắp cảm biến mới, màng nhựa phải ở trên cảm biến. Sau khi cảm biến được cài đặt, hãy tháo màng nhựa. Luôn thực hiện hiệu chuẩn đầy đủ sau khi thay cảm biến

Cách thay bơm cho Honeywell Rigrat

Nếu máy bơm cần thay thế, hãy làm theo quy trình này. Số bộ phận của cụm bơm là P/N: W03-3016-000.

  1. Tắt BW RigRat.
  2. Tháo bốn vít giữ nắp khoang cảm biến.
  3. Nhấc nắp ngăn cảm biến ra và lật nó lại.
  4. Tháo bốn vít giữ cụm máy bơm.
  5. Nhấc cụm bơm từ phía xa gas plate nhất và kéo nhẹ nó ra khỏi gas plate.
  6. Tháo khối cảm biến áp suất bằng cách kéo nó ra khỏi máy bơm
  7. Gắn khối cảm biến áp suất vào máy bơm mới bằng cách ấn nó vào vị trí.
  8. Lắp cụm máy bơm. Lưu ý rằng hai đường dẫn khí vào và ra cho máy bơm yêu cầu phải nghiêng cụm máy bơm khi bạn lắp ráp lại hệ thống.
  9. Đảo ngược quá trình tháo gỡ để lắp ráp lại hệ thống.
  10. Khi bạn chắc chắn rằng tất cả các bộ phận đều an toàn, hãy bật thiết bị và kiểm tra máy bơm để đảm bảo rằng nó đang hoạt động.

Lưu ý: Sau khi thay thế máy bơm, hãy tiến hành kiểm tra máy bơm và thực hiện hiệu chuẩn đầy đủ.

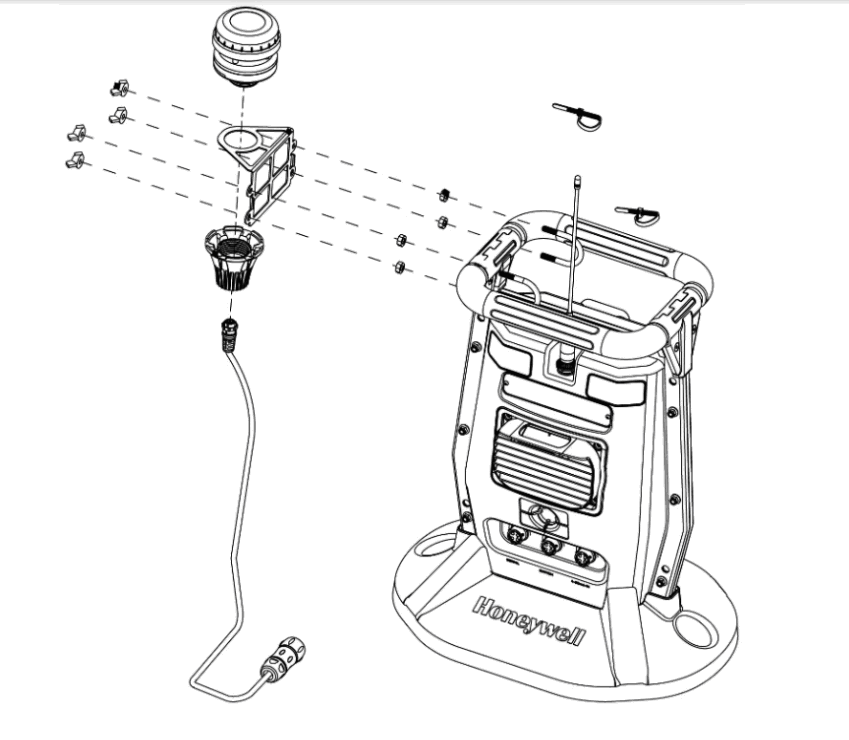

Lắp cảm biến RAEMet

Nếu BW RigRat của bạn được trang bị cảm biến khí tượng RAEMet (P/N: W03-3045-000), cảm biến này thường được tháo ra để cất giữ và phải được gắn vào trước khi sử dụng.

  1. Nếu BW RigRat đang bật, hãy tắt nó đi. (Không bao giờ gắn hoặc tháo cảm biến RAEMet mà không tắt nguồn thiết bị trước.)
  2. Gắn RAEMet vào tay cầm của thiết bị bằng cách sử dụng hai bu lông hình chữ U và đai ốc. Sau đó gắn cảm biến vào giá đỡ.
  3. Tháo nắp trên ổ cắm Nối tiếp.
  4. Căn chỉnh đầu cắm của RAEMet với ổ cắm của BW RigRat bằng cách sử dụng các phím và khe lập chỉ mục làm hướng dẫn.
  5. Nhấn đế của RAEMet vào vị trí, sau đó xoay vòng khóa để thắt chặt kết nối. Không bao giờ ấn mạnh đầu nối vào hoặc ra khỏi ổ cắm.
  6. Siết chặt vòng khóa cho đến khi cảm biến RAEMet được lắp chắc chắn. Không xoay toàn bộ cảm biến RAEMet.

Quan trọng: Nếu ổ cắm của RAEMet và BW RigRat không được căn chỉnh đúng cách, các kết nối điện sẽ không được thực hiện và cảm biến RAEMet sẽ không hoạt động. Ngoài ra, khi không gắn cảm biến RAEMet vào thiết bị, hãy đảm bảo rằng nắp được đóng chặt để tránh hơi ẩm và mảnh vụn xâm nhập vào đế.

Lưu ý: Không tháo cảm biến RAEMet khỏi thiết bị khi thiết bị đang hoạt động.

Lưu ý: Giữ nam châm mạnh cách xa cảm biến RAEMet. Nó chứa một la bàn và từ tính mạnh có thể ảnh hưởng đến độ chính xác của nó.

RAEMet Sensor Installation
RAEMet Sensor Installation
